Rollladenschalter anschließen: Anleitung in 4 Schritten

Rollladenschalter anschließen klingt aufwendiger, als es ist. Mit ein paar einfachen
Schritten, dem richtigen Werkzeug und abgeschaltetem Strom erledigst du das oft selbst — auch wenn du
noch nie einen Schalter ausgetauscht hast. In dieser Anleitung erklären wir in Ruhe, welche Typen es
gibt, was du brauchst und wie du deinen Rollladenschalter Schritt für Schritt sicher ersetzt oder
installierst.

Zu den smarten Rollladenschaltern

Wir behandeln die gängigen Typen: den kabelgebundenen smarten WLAN-Rollladenschalter, die
ZigBee-Variante und das Unterputzmodul, das du hinter deinem bestehenden Schalter platzierst. Am Ende
weißt du genau, welcher Typ zu dir passt und wie du ihn anschließt.

Bevor du deinen Rollladenschalter anschließt: welche Arten gibt es?

Bevor du anschließt, lohnt sich ein Blick darauf, welchen Typ du im Haus hast. Technisch tun sie
ungefähr dasselbe — deinen Rollladen hoch- und runterfahren — aber Anschluss und Bedienung
unterscheiden sich.

1) Kabelgebundener smarter Rollladenschalter (WLAN)

Die meistgekaufte Variante. Er ersetzt deinen alten Rollladenschalter eins zu eins und verbindet
sich selbst mit deinem WLAN-Netzwerk. Bedienung sowohl physisch über die Tasten am Schalter als auch per
App, zum Beispiel bei der Smart WLAN Rollladenschalter mit App-Steuerung & Prozentfunktion.
Kein separater Hub nötig.

2) ZigBee-Rollladenschalter

Sieht gleich aus und wird gleich angeschlossen, kommuniziert aber über das ZigBee-Protokoll statt
WLAN. Dafür brauchst du einen ZigBee-Hub bzw. ein Gateway. Vorteil: ZigBee belastet dein WLAN nicht und
läuft sehr stabil, wenn du viele smarte Geräte im Haus hast — siehe den Smart Zigbee Rollladenschalter mit Touch-Bedienfeld.

3) Rollladenmodul (hinter dem bestehenden Schalter)

Ein Rollladenmodul ist ein kleines smartes Modul, das du hinter deinem bestehenden, klassischen
Rollladenschalter in der Unterputzdose platzierst. Du behältst also das Aussehen deines alten Schalters,
machst ihn aber smart — praktisch, wenn dir das Design deiner aktuellen Schalter gefällt oder du Marke
und Stil beibehalten willst. Beispiel: das Rollladenmodul-Set zum Nachrüsten.

Was brauchst du, bevor du beginnst?

• Den neuen Rollladenschalter (und die zugehörige Anleitung — immer vorher lesen).
• Einen Kreuzschlitz- und einen Schlitzschraubendreher.
• Einen Spannungsprüfer oder Multimeter (um sicherzugehen, dass der Strom wirklich aus ist).
• Einen Bleistift oder etwas Klebeband, um Drähte zu markieren.
• Ggf. ein Smartphone mit der App des Herstellers (zum Beispiel Smart Life oder Tuya).
• Ein Foto deiner aktuellen Verkabelung als Referenz.

Unsicher bei der Kompatibilität mit deinem Rollladenmotor? Schau vorab in unserer Kategorie
Rollladenschalter — bei
jedem Produkt steht, mit welchen Motoren und Systemen es funktioniert.

Sicherheit zuerst: Strom abschalten

Der mit Abstand wichtigste Schritt — und zum Glück auch der einfachste. An einem Schalter zu
arbeiten, während Spannung anliegt, ist keine Option, auch nicht „nur kurz“.

1. Gehe zum Sicherungskasten und schalte den Stromkreis ab, an dem der Rollladenschalter hängt. Weißt du nicht, welcher es ist? Schalte den Hauptschalter ab — damit bist du auf der sicheren Seite.
2. Gehe zurück zum Schalter und betätige ihn einmal. Passiert nichts mehr, bist du richtig.
3. Schraube die Abdeckung ab und prüfe mit einem Spannungsprüfer, ob wirklich keine Spannung mehr auf den Drähten liegt.

Erst danach geht es weiter. Keine Ausnahmen. Allgemeine Sicherheitsregeln für Arbeiten an
Hausinstallationen findest du auch beim VDE.

Rollladenschalter anschließen: Schritt für Schritt

Der Anschluss funktioniert bei fast jeder Marke nach demselben Prinzip. Du hast es mit vier oder
fünf Drähten zu tun:

• L — der Phasenleiter (braun oder schwarz). Hier kommt der Strom rein.
• N — der Neutralleiter (blau). Die meisten smarten Schalter brauchen ihn für die eigene Stromversorgung.
• L1 / ↑ / Auf — die Leitung zum Motor für „hoch“.
• L2 / ↓ / Zu — die Leitung zum Motor für „runter“.
• Erde (gelb/grün) — falls vorhanden.



Im Folgenden die Schritte je Typ. Die Anleitung deines konkreten Produkts ist immer maßgeblich —
nutze dies als allgemeine Orientierung.

Schritt 1 — Alten Rollladenschalter entfernen

Löse die Schrauben der Abdeckung, ziehe das Bedienteil vorsichtig aus der Unterputzdose und schau dir
an, wie die Drähte angeschlossen sind. Mach ein Foto — das ist dein Backup, falls später etwas unklar
wird. Markiere bei Bedarf mit Klebeband, welcher Draht wofür zuständig ist (vor allem „hoch“ und
„runter“). Löse die Schraubklemmen und nimm die Drähte ab.

Schritt 2 — Verkabelung prüfen

Drei Szenarien kommen am häufigsten vor:

• Vier Drähte + Erde (L, N, hoch, runter, Erde): ideal — alles passt direkt.
• Drei Drähte + Erde, kein Neutralleiter: die meisten smarten Schalter brauchen einen Neutralleiter. Prüfe auf der Produktseite, ob dein Modell mit oder ohne Neutralleiter funktioniert.
• Keine Erde: bei älteren Häusern kommt das vor. Viele Rollladenschalter funktionieren auch ohne Erde, aber prüfe die Anleitung des Produkts.

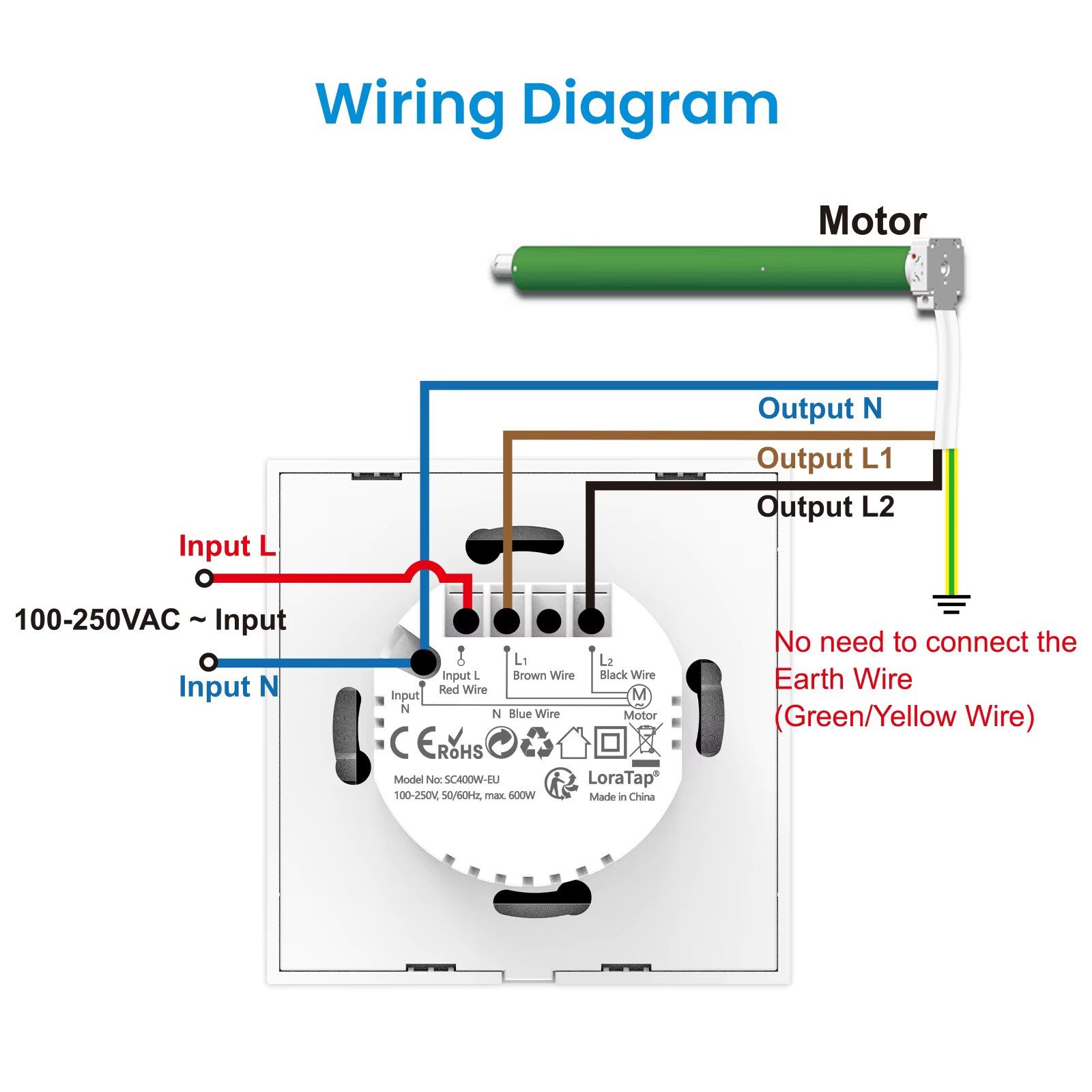

Schritt 3 — Neuen Schalter oder Modul anschließen

Kabelgebundener smarter Rollladenschalter (WLAN oder ZigBee):

1. Phasenleiter (L) an die Klemme L anschließen.
2. Neutralleiter (N) an die Klemme N anschließen.
3. L1-„Hoch“-Draht an den Ausgang für Auf / ↑ anschließen.
4. L2-„Runter“-Draht an den Ausgang für Zu / ↓ anschließen.
5. Ggf. den Erdungsdraht an das Erdungssymbol anschließen.
6. Den Schalter vorsichtig zurück in die Unterputzdose drücken und festschrauben.

Rollladenmodul hinter bestehendem Schalter:

1. Phase (L) und Neutralleiter (N) des Stromnetzes an die „Input“-Klemmen des Moduls anschließen.
2. Die zwei Drähte deines bestehenden mechanischen Rollladenschalters an die Steuereingänge „S1“ und „S2“ anschließen.
3. Die Motorausgänge („Auf“ und „Zu“) an die passenden Klemmen anschließen.
4. Das Modul sauber in der Unterputzdose hinter deinem bestehenden Schalter platzieren.

⚠️ Wichtig: Für das Rollladenmodul ist ein Neutralleiter (N) in der Unterputzdose zwingend
erforderlich. Zieh vorsichtig an den Drähten, um zu prüfen, ob sie fest in den Klemmen sitzen — ein
loser Draht ist eine häufige Fehlerursache.

Schritt 4 — Strom wieder an und testen

Schalte den Stromkreis im Sicherungskasten wieder ein. Drücke die „Hoch“-Taste: fährt dein Rollladen
hoch? Drücke „Runter“: fährt er runter? Dann passt es.

Funktioniert es andersherum (Hoch-Taste lässt den Rollladen runterfahren)? Schalte den Strom wieder
aus und tausche die beiden Motordrähte. Kleine Sache.

Brauche ich einen Neutralleiter?

Kurz gesagt: die meisten smarten Rollladenschalter brauchen einen Neutralleiter (N, meist blau), um
sich selbst für das WLAN- oder ZigBee-Signal mit Strom zu versorgen. Bei klassischen mechanischen
Schaltern fehlt dieser manchmal.

Zwei Optionen ohne Neutralleiter: ein Modell wählen, das ohne Neutralleiter funktioniert (Auswahl ist
begrenzter), oder einen Neutralleiter von einem Elektriker nachziehen lassen — oft eine kleine Aufgabe,
besonders wenn die Unterputzdose groß genug ist. Bei jedem Produkt in unserem Shop steht klar
angegeben, ob ein Neutralleiter benötigt wird.

Koppeln mit Smart Life oder deinem Smart Home

Ist der Schalter physisch angeschlossen, folgt der schönste Teil: das Koppeln mit der App. Bei den
meisten WLAN-Modellen funktioniert das über die kostenlose Tuya- oder Smart-Life-App.

1. App herunterladen und ein Konto anlegen.
2. Die Pairing-Taste am Schalter 5 bis 10 Sekunden gedrückt halten — die Anzeige blinkt schnell.
3. In der App auf „Gerät hinzufügen“ tippen und den Schritten auf dem Bildschirm folgen.
4. Deinem Rollladen einen erkennbaren Namen geben (zum Beispiel „Rollladen Wohnzimmer“).

Danach bedienst du deinen Rollladen per App, richtest Zeitpläne ein (zum Beispiel „automatisch
schließen um 22:00 Uhr“) und koppelst ihn mit Google Home, Amazon Alexa oder Apple HomeKit. Kein Bedarf
daran? Kein Problem — die physischen Tasten funktionieren immer, auch ohne App.

Häufige Fehler (und wie du sie vermeidest)

• Strom nicht wirklich aus: immer mit Spannungsprüfer kontrollieren, nicht nur darauf vertrauen, dass „der Schalter nichts mehr tut“.
• Drähte in der falschen Klemme: auf die Markierungen achten (L, N, ↑, ↓). Ein Foto der alten Situation hilft enorm.
• Hoch und runter vertauscht: kommt häufig vor. Zwei Motordrähte tauschen, fertig.
• Zu kräftig beim Zurücksetzen drücken: gleichmäßig und ohne Gewalt drücken, sonst kann eine günstige Unterputzdose sich verziehen.
• Pairing in der App klappt nicht: meist wird 2,4-GHz-WLAN benötigt (nicht 5 GHz). In den Router-Einstellungen vorübergehend umschalten.

Wann doch einen Elektriker hinzuziehen?

Die meisten Menschen erledigen das gut selbst. Ziehe aber einen Fachmann hinzu, wenn:

• du keinen Neutralleiter hast und ihn nachziehen lassen willst;
• die Verkabelung in der Wand beschädigt oder veraltet aussieht;
• du unsicher bist, welcher Draht wofür zuständig ist — besser eine Stunde Arbeitslohn als ein Kurzschluss;
• dein Rollladenmotor selbst ersetzt oder angepasst werden muss.

Selbst machen ist völlig in Ordnung, aber Sicherheit geht immer vor.

Welcher Rollladenschalter passt zu dir?

• Du willst es einfach halten, ein Rollladen: ein kabelgebundener WLAN-Schalter wie der Smart WLAN Rollladenschalter mit Prozentfunktion. Direkt mit der Smart-Life-App koppelbar, kein Hub nötig.
• Du hast mehrere Rollläden oder viele Smart-Home-Geräte: ziehe den Smart Zigbee Rollladenschalter in Betracht — stabiler bei größeren Mengen.
• Du willst den bestehenden Schalter im Design behalten: nimm das Rollladenmodul-Set hinter deinem aktuellen Schalter.

Häufig gestellte Fragen

Kann ich einen Rollladenschalter anschließen, auch ohne Erfahrung?

Ja, mit einer guten Anleitung und abgeschaltetem Strom ist das für die meisten Menschen gut machbar.
Wirklich unsicher? Lass es von einem Elektriker erledigen — meist in einer halben Stunde erledigt.

Funktioniert ein smarter Rollladenschalter auch ohne App?

Ja. Die physischen Tasten am Schalter funktionieren immer, auch ohne installierte App oder bei
ausgeschaltetem WLAN. Die App ist ein Extra, keine Voraussetzung.

Was ist der Unterschied zwischen WLAN und ZigBee?

WLAN arbeitet direkt mit deinem Router — kein zusätzliches Gerät nötig. ZigBee nutzt ein eigenes
Netzwerk über einen Hub oder ein Gateway. ZigBee ist stabiler bei vielen Geräten, WLAN ist einfacher
für den Einstieg.

Passt ein smarter Rollladenschalter in jede Unterputzdose?

Die meisten Modelle passen in eine europäische Standard-Unterputzdose (60 mm). Bei flachen
Unterputzdosen kann es eng werden — prüfe die Produktspezifikationen.

Funktioniert der Schalter mit meinem Rollladenmotor?

Nahezu alle Rollladenschalter funktionieren mit Rohrmotoren bis 300 W oder 500 W (je nach Modell).
Auf der Produktseite steht die maximale Wattzahl und welche Motortypen unterstützt werden.

Bereit, deinen Rollladenschalter anzuschließen?

Hast du die Anleitung durchgelesen und weißt, welcher Typ zu dir passt? Jetzt kannst du deinen
Rollladenschalter anschließen und dein Sonnenschutz smart bedienen. Schau dir unsere Rollladenschalter
an und wähle das Modell, das zu deiner Situation passt.
